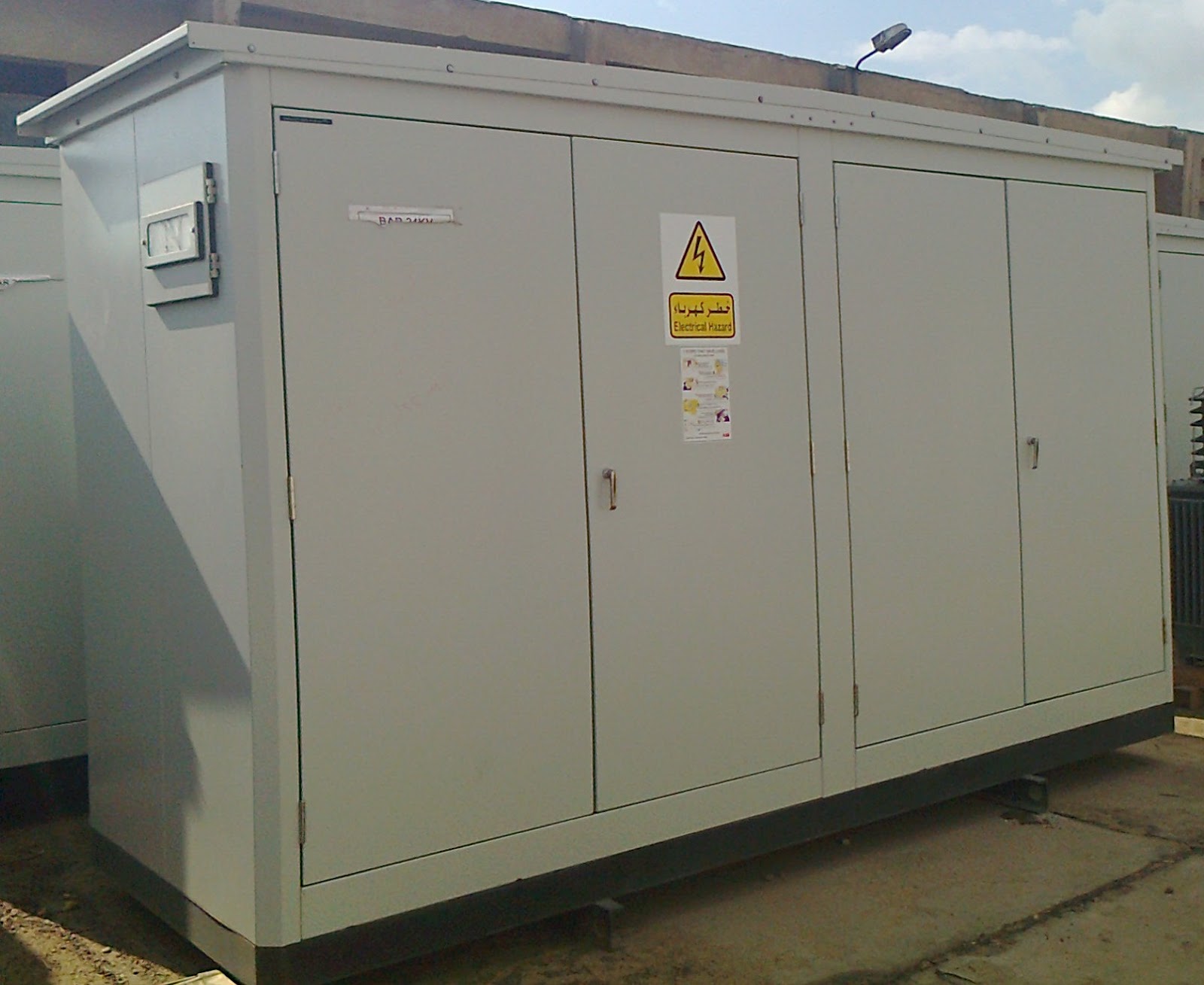

سنستكمل شرح الجهد المنخفض فى الكشك الكهربى وهو المكون لثالث و الاخير :
بعد شرح ال Ring main unit و المحول الكهربى (Transformer)
نقوم الان شرح الجهد المنخفض فى الكشك الكهربى :
الجزء اليسار من لوحه الجهد المنخفض :
- نجد قاع كهربى الاساسى ما يسمى بال (Main Circuit Breaker)
الدخل للقاطع الكهربى هذا يكون الخرج من المحول الكهربى تكون قيمه القاطع هذا من 360 الى 400 فولت .
فعندما يحدث خطا ما يسمى بال (Trip) اى حدث عطل لسبب ما تسقط سكينه المفتاح للقاطع الكهربى الى
الوسط فتتم عمليه الصيانه بعد ما يتم تحريك السكينه للقطاع الى الاغلاق اى الى (OFF) وبعد الاصلاح يتم
تشغيله على (ON) .
- 3 محولات تيار(Current Transformer) .
- 3 قاطع كهربى (Circuit Breaker) .
- بار نحاس (Earth Bar) للحماية .
الجزء اليمين من لوحه الجهد المنخفض :
يتكون من :
- 3 امبير .
- 1 فولتميتر .
نجد فى الاميتر و الفولتميتر لكلا منهم مؤشرين ( احمر - اسود )
المؤشر الاحمر : يعبر عن القيمه العظمى .
المؤشر الاسود : يعبر عن القيمه الصغرى .
- 2 -Selector :
الايمن : يوجد به اختيارات ( اوتوماتك - يدوى - OFF للترايمر )
الايسر :يقيس الفولت بين فزتين (2-Phase) او بين فيرا و ارضى (Phase and nutral)
2
- 2 Circuit Breaker :
الايمن : خاص بالPower Factor
الايسر : خاص بال Timer و السوتش الخاص به .
